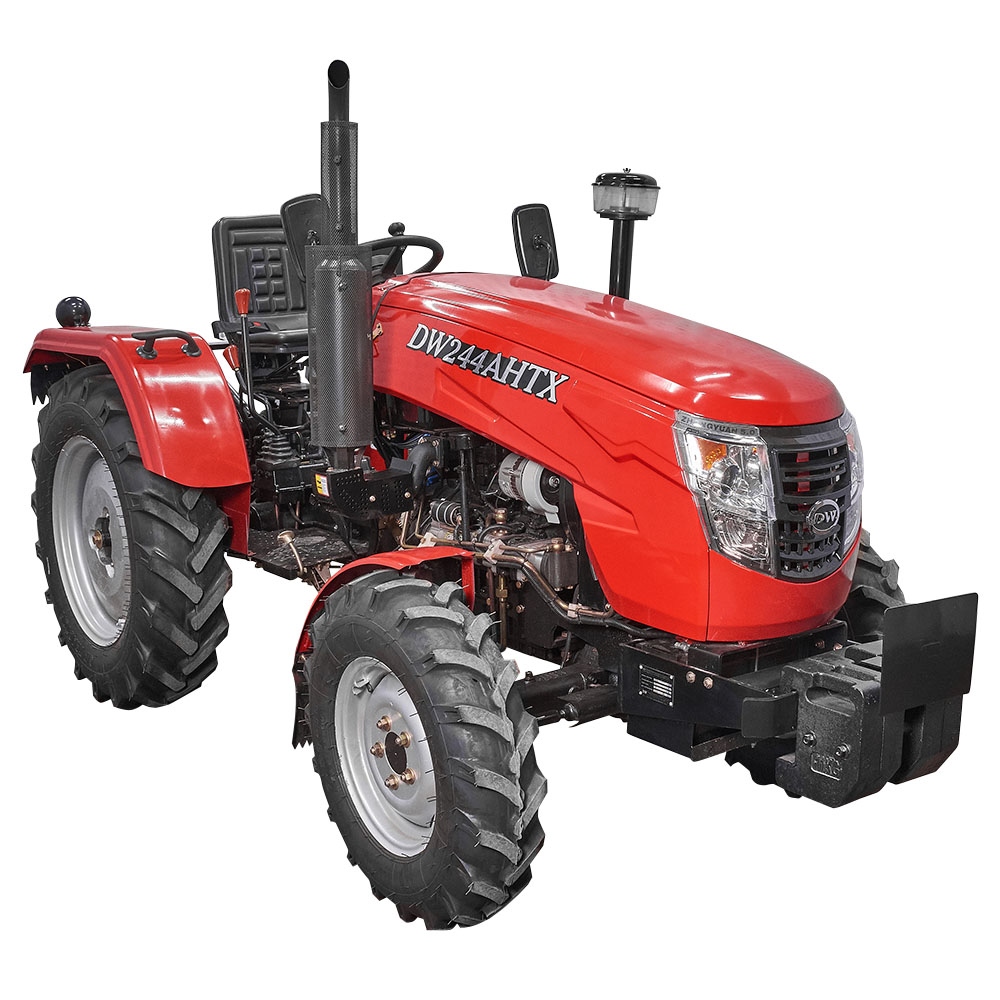

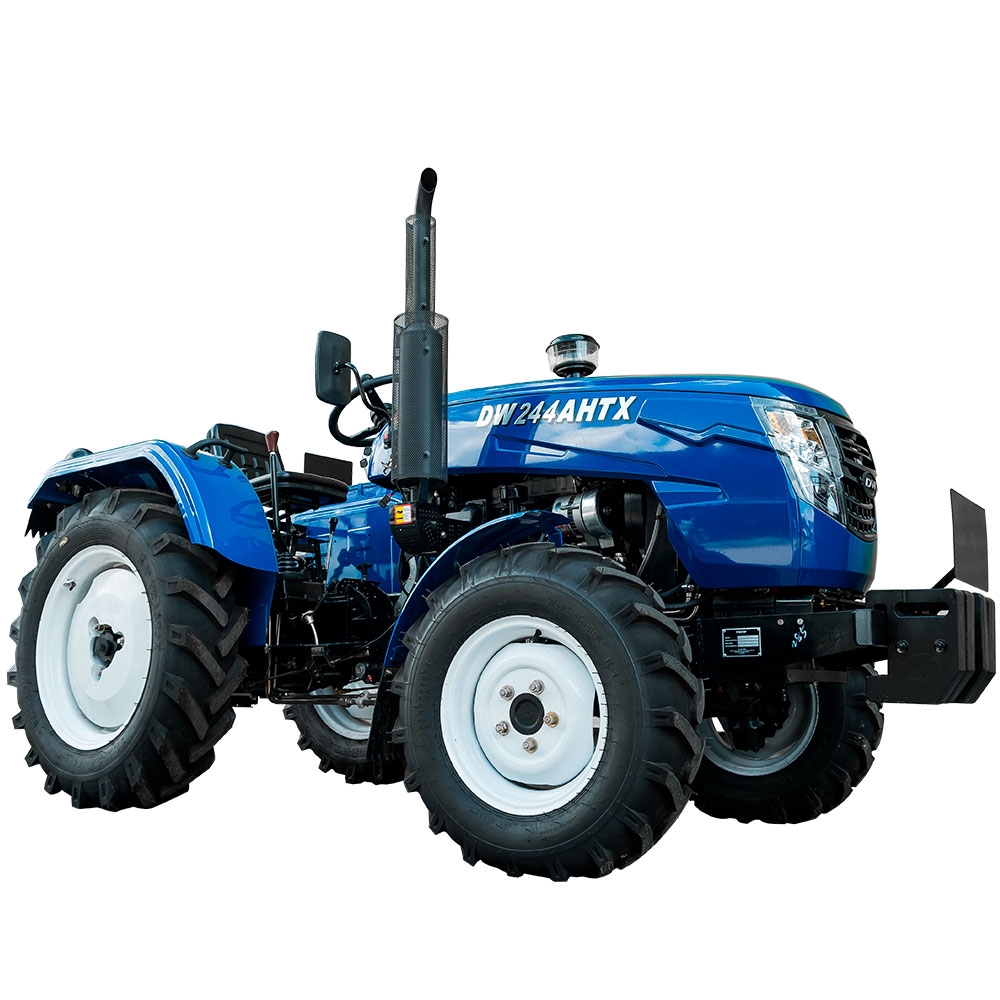

Трактор DW 244AHTX

Конструктивні особливості мінітрактора DW 244AHTX:

• Економічний і надійний 3-циліндровий двигун
• Великий зручний паливний бак
• Магістраль повернення палива від форсунок
• Прозорий циклон на повітрозабірнику повітряного фільтра
• Електрофакельна система підігріву повітря у вхідному колекторі
• Глушник і коліно глушника закриті захисним кожухом за всією довжиною
• Безпечний пуск із блокуванням від педалі зчеплення
• Вал відбору потужності 2-швидкісний: 540/720 об/хв
• Навісна система з посиленими нижніми тягами та гідропідйомником
• Гідросистема з окремими гідронасосом та масляною ванною
• Буксирувальний пристрій – швидкознімна маятникова тяга
• Передній ведучий міст портального типу з високими бічними редукторами
• Гідрооб’ємне рульове управління з окремими бачком та гідравлічним насосом
• Високі кліренс і агротехнічний просвіт
• Просторе місце оператора
• Зручне розташування систем керування
• Коробка передач із розширеним швидкісним діапазоном 8+2
• Великі широкі колеса, передні 7.50-16, задні 11.2-24
• Задні гальма барабанного типу
• Роздільні гальма задніх коліс
• Регульовані передня й задня колії
• Блокування диференціала заднього моста

• Комфортне регульоване сидіння з амортизатором
• Інформативна панель приладів: цифровий тахометр і лічильник мотогодин, цифровий покажчик рівня палива, стрілковий вольтметр, стрілкові індикатори температури двигуна й тиску масла в системі змащення двигуна
• Додаткова підніжка з високим рифленням
• Рукоятка швидкого рулювання
• Запобіжники зі світлодіодною індикацією виходу з ладу
• Електрична розетка для причепа
• Сучасні лінзовані фари
• Амортизатор капота
• Надійні замки капота
• Великі дзеркала заднього виду
• 2 гідравлічні виходи зі швидкороз’ємними муфтами
• Передні навісні вантажі
• Вантажі задніх коліс
• Крила передніх коліс із гнучкими бризковиками
• Задні крила з гнучкими бризковиками
• Вимикач маси
• Задня додаткова фара
• Передні та задні кріплення для реєстраційних номерів

• ХАРАКТЕРИСТИКИ

  ОСНОВНІ ХАРАКТЕРИСТИКИ
  Номінальна потужність двигуна, к.с. (кВт)	24 (17,6)
  Колісна формула	4х4
  Номінальне тягове зусилля, кН	5,8
  Рульове управління	гідрооб’ємне
  Формула перемикання передач	(4+1)х2
  Муфта зчеплення	однодискова, суха
  Кабіна	–
  Габаритні розміри (Д х Ш х В), мм	3300х1460х1880
  Експлуатаційна маса, кг	1340
  ДВИГУН
  Модель двигуна	JDM385
  Тип двигуна	дизельний, 4-тактный, з безпосереднім впорскуванням
  Число й розташування циліндрів	3, вертикальне
  Об'єм двигуна, cм3	1532
  Турбонадув	–
  Номінальні оберти колінчастого валу, об/хв	2300
  Номінальна витрата палива, г/кВт*год	≤275
  Тиск упорскування палива, МПа (кгс/см2)	18,5-19,0 (185-190)
  Система запуску	електростартер
  Безпечний пуск	блокування стартера педаллю зчеплення
  Система охолодження	рідинна, закрита, з примусовою циркуляцією охолоджувальної рідини
  Розширювальний бочок системи охолодження	+
  Об’єм паливного баку, л	18,5
  Паливний фільтр грубого очищення	WBF1235 без датчика наявності води у відстійнику, з пробкою для зливу води
  Паливний фільтр тонкого очищення	СХ7085
  Повітряний фільтр	контактно-масляний: високий повітрозабірник із прозорим циклоном, масляна ванна, металева сітка
  Підігрів повітря у впускному колекторі	електрофакельна свічка
  Декомпресор	–
  Система змащення	комбінована, з насосом і розбризкуванням
  Масляний фільтр системи змащення	+
  Тип масла в картері	моторні масла для дизельних двигунів М-10Г2К, SAE 5W-30, 10W-30, 10W-40
  Об’єм мастила в картері, л	4,0
  ТРАНСМІСІЯ, ХОДОВА
  Тип трансмісії	механічна шестеренчаста
  Муфта зчеплення	суха, 1-дискова, постійно замкнутого типу
  Основна коробка передач	4 швидкості
  Додаткові понижуючи коробки	2 діапазони
  Окрема реверсивна коробка	–
  Теоретична швидкість руху вперед, км/год	2,11-32,19
  Теоретична швидкість руху назад, км/год	1,68; 7,75
  Гальма	на задніх колесах, барабанні, з механічним приводом, здвоєні педалі
  Стоянкове гальмо	блокуванням основних гальм за допомогою важеля
  Блокування диференціалу заднього мосту	важелем
  Передній міст	ведучий, вимикальний
  Рульове керування	гідрооб’ємне з окремим насосом і окремим масляним баком
  Гідроциліндр рульового управління	двосторонній симетричний
  Рукоятка швидкого руління	+
  Розмір передніх шин	7.50-16
  Розмір задніх шин	11.2-24
  Колісна база, мм	1720
  Колія передніх коліс, мм	1220, 1440
  Колія задніх коліс, мм	1120 - 1450
  Кліренс, мм	300
  Агротехнічний просвіт, мм	350
  Мінімальний радіус розвороту без гальм, м	3,5
  Мінімальний радіус розвороту з гальмом, м	3,1
  Додаткові вантажі передні / задні, (шт. х кг)	4х12 / 2х22
  Тип мастила в картері трансмісії та переднього мосту	Трансмісійне ТАП-15, ТАД-17, Silver SAE 85W-90; Gold SAE 80W-90; Platinum SAE 75W-90
  Об’єм мастила в картері трансмісії/ПВМ, л	14,0 / 3,0
  Тип мастила в ГОРУ	МГ-46В, МГЕ-46В влітку М-15В(С) взимку
  Об’єм масляного баку ГОРУ, л	1,2

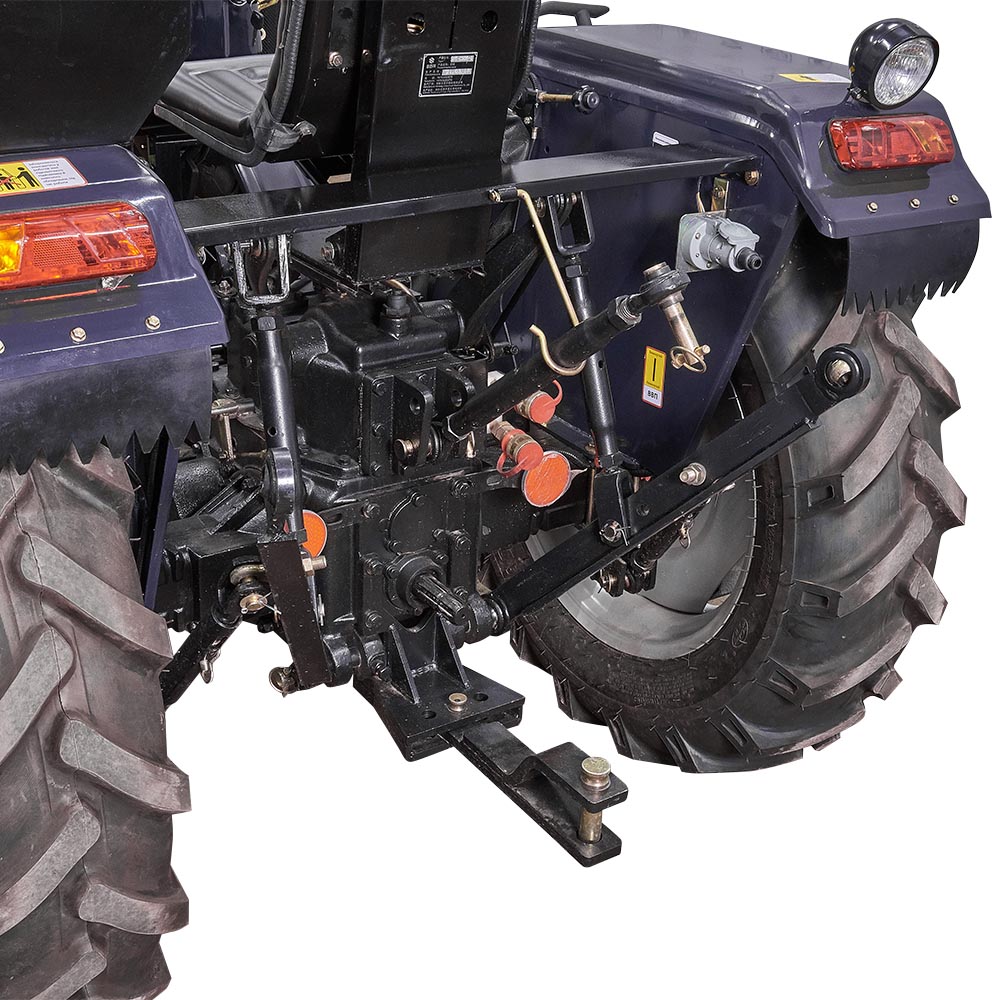

  НАВІСНА СИСТЕМА
  Задня навісна система	універсальна 3-точкова з гідропідйомником
  Привід гідропідйомника	вбудований гідроциліндр, окремий шестеренчастий гідронасос
  Максимальна вантажопідйомність навісного механізму, кг	420
  Управління гідропідйомником	гідророзподільник трипозиційний
  Розміщення мастила гідропідйомника	окремо в порожнині гідропідйомного механізму
  Гідравлічні виходи для підключення навісного обладнання	2 (1 напір/злив, 1 злив) зі швидкорозривними муфтами, керування від основного гідророзподільника
  Передня навісна система	–
  Буксирувальний пристрій	Знімна маятникова серга з вертикальною неповоротною цапфою
  Вал відбору потужності (ВВП)	задній, поздовжній, 6 шліців, Ø35
  Оберти валу відбору потужності (ВВП), об/хв	540 / 720
  Можливість одночасного підключення ВВП та буксирування	+
  Конструкція бічних розтяжок та укосів	нижні тяги не регулюються, центральна верхня тяга, вертикальні стійки та бічні розтяжки – плавно по різьбі
  Тип робочої рідини гідросистеми	МГ-46В, МГЕ-46В влітку М-15В(С) взимку
  Об’єм масляного баку гідросистеми, л	4,5
  Додаткове обладнання	–
  ЕРГОНОМІКА, ЕЛЕКТРООБЛАДНАННЯ
  Кабіна водія	–
  Додаткове обладнання кабіни	–
  Додаткові підніжки	з лівого боку
  Сидіння водія	на амортизаторі, регулюється за відстанню до керма, без підлокітників
  Панель приладів	п’ять окремих круглих індикаторів, без підсвічування
  Напруга та ємність акумуляторної батареї , В / А*год	12 / 80
  Вимикач маси	на рамці переднього моста ліворуч
  Генератор – тип, напруга (В),потужність (Вт)	змінного струму, 14, 350
  Світлове обладнання	основні передні фари, задня фара, задні ліхтарі, передні й задні покажчики поворотів
  Електророзетка для підключення причепа	+
  Інше електрообладнання	звуковий сигнал, аварійна сигналізація
  Комплектація	металеві передні крила з гнучкими бризковиками, металеві задні крила з гнучкими бризковиками, таблички для кріплення номерних знаків, капот із гідропідйомником
